万能式断路器DW15系列

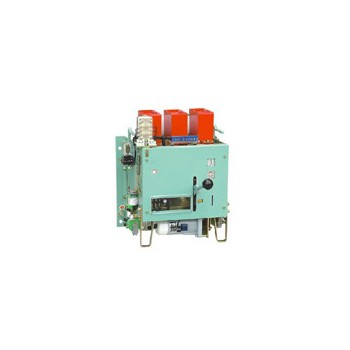

产品图片
概述
产品详情
1、用途及分类
1.1用途
DW15-1600、2500、4000万能式断路器（以下简称断路器）的额定电流自630A至4000A，，，， ，，，，额定工作电压交流380V50Hz 。。 。。。。本断路器主要在配电网络中用来作为分配电能及�；；；；； ；； ；は呗泛偷缭瓷璞傅墓亍⑶返缪购投搪�，，，， ，，，，正常条件下也可作为线路的不频繁转换之用 。。 。。。。
1.2分类
1.2.1 按选择�；；；；； ；； ；ば阅芊�
选择型；；；；； ；； ；
非选择型 。。 。。。。
1.2.2 按传动装置分
正面手柄直接传动；；；；； ；； ；
电动机传动 。。 。。。。
1.2.3 按脱扣器种类分
具有过电流脱扣器和分励脱扣器；；；；； ；； ；
具有过电流脱扣器、欠电压瞬时（或延时）脱扣器；；；；； ；； ；
具有过电流脱扣器、欠电压瞬时（或延时）脱扣器、分励脱扣器；；；；； ；； ；
1.2.4 按过电流�；；；；； ；； ；ぶ掷喾�
过载及短路瞬时动作（电磁式）；；；；； ；； ；
过载长延时及短路瞬时动作（热-电磁式或电子式）；；；；； ；； ；
过载长延时及短路延时动作（电子式）；；；；； ；； ；
过载长延时、短路短延时及特大短路瞬时动作（电子式） 。。 。。。。
注：用户不需要过电流脱扣器时，，，， ，，，，右协商供货 。。 。。。。
1.2.5 按进出线方式分
板前进出线（垂直进出线）；；；；； ；； ；
板后进出线（水平进出线）；；；；； ；； ；
板前进线，，，， ，，，，板后出线（垂直进线，，，， ，，，，水平出线） 。。 。。。。
1.2.6 按是否有预储能分
无预储能（储能及闭合操作一次完成）；；；；； ；； ；
有预储能（储能及闭合操作二次完成）；；；；； ；； ；
1.2.7 按欠电压脱扣器分
欠电压瞬时脱扣器；；；；； ；； ；
欠电压延时脱扣器；；；；； ；； ；
注：除非特殊要求在电子式脱扣大上已兼有延时功能 。。 。。。。

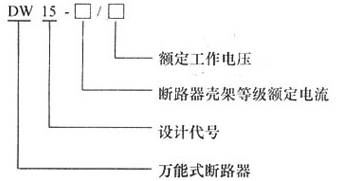

2、型号与意义
3、正常工作条件
3.1 周围空气温度为-5℃∽+40℃且24小时内的平均温度不超过+35℃ 。。 。。。。
3.2 安装地点的海拔不超过2000m 。。 。。。。
3.3 大气相对温度在周围空气温度为+40℃时不超过50%；；；；； ；； ；在较低温度下可以有较高的相对湿度；；；；； ；； ；最湿月的平均最大相对湿度为90%，，，， ，，，，同时该月的平均最低温度为+25℃，，，， ，，，，并考虑到因温度变化发生在产品表面上的凝露 。。 。。。。
3.4 污染等级为3级 。。 。。。。
3.5 安装类别：主电路及辅助电路中的欠电压脱扣线圈、电源变压器初级线圈用于安装类别Ⅳ外，，，， ，，，，其余辅助电路安装类别均为Ⅲ 。。 。。。。
3.6 断路器应按本说明书成套安装或户内单独安装 。。 。。。。与垂直倾斜度应不超过5° 。。 。。。。
4、技术数据及性能
4.1 断路器的额定电流见表1
壳架等级额定电流Inm(A) | 额定电流In最大值（A） | 额定电流In(A) |
1600 | 1000 | 630 800 1000 |
1600 | 1600 | |
2500 | 2500 | 1600 2000 2500 |
4000 | 4000 | 2500 3000 4000 |
4.2 断睡器的瞬时接通和分断能力及飞弧距离见表2
